ТНПА СуперГНОМ
Аппарат оснащен 4-мя маршевыми (или 2-мя маршевыми и 2-мя боковыми ) движителями и 2-мя вертикальными. Так же установлены 2 видеокамеры - передняя и задняя с приводами наклона или поворота. Высокие динамические показатели новой модели позволили расширить список дополнительного оборудования. Помимо манипулятора, гидролокатора кругового обзора, гидроакустической навигационной системы аппарат может быть оснащен пневматическим ружьем с лазерным прицелом.
Возможна модернизация для работы на глубине до 250 метров.
Технические характеристики
СуперГНОМ (S-6-150)
ПОДВОДНЫЙ МОДУЛЬ |
|
| Максимальная рабочая глубина | до 150 м |
| Размеры (ДxШxВ) | 360 мм x 220 мм x 200 мм |
| Вес системы на воздухе / Общий вес | 5 кг / 30 кг |
| Двигатели | 6 двигателей постоянного тока Горизонтальные: 4 маршевых или 2 маршевых + 2 боковых двигателя, 24 В 16 Вт Вертикальные: 2x двигателя, 24 В 16 Вт |
| Крейсерская скорость (вперед) | до 3-х узлов |
| Тяга горизонтальная | 4 кгс |
| Тяга вертикальная | 2 кгс |
| Грузоподъемность | 0.5 кг |
| Защита подводного модуля | полипропиленовая рама |
КАБЕЛЬ |
|
| Максимальная длина кабеля | 250 м |
| Диаметр кабеля | 4.5...8 мм* |
| Усилие на разрыв | 80...220* кг |
| Вес на воздухе | 3...6 кг/100* м |
| Вес в пресной воде | плавучесть приближена к нейтральной |
| Тип | ультра-тонкий гибкий коаксиальный кабель с кевларовой защитой/многожильный кабель |
КАМЕРА |
|
| Модель | Sony Super HAD 2 CCD/CMOS* |
| Разрешение | 700 ТВЛ/FullHD* |
| Чувствительность | 0.1 Лк (0.01 - ч/б режим) |
| Объектив | 3.6 мм/F2.0 |
| Управление диафрагмой | авто |
| Фокусировка | авто |
| Угол обзора | до 270º |
| Наклон камеры | +/- 90º |
СИСТЕМА ОСВЕЩЕНИЯ |
|
| Источник света | ультра-яркие светодиоды белого света |
| Кол-во светильников | 4x (5x опционально)* |
| Кол-во светодиодов | 8x (12x опционально)* |
| Мощность | до 20Вт* |
| Световой поток | 4000 люмен |
| Угол расхождения света | 105º каждый |
| Цветовая температура | 5600-6000º Кельвин |
| Управление | переменная интенсивность |
НАВИГАЦИОННАЯ СИСТЕМА |
|
| Датчики | Компас, датчик глубины, датчик температуры окружающей среды, гироскоп, акселерометры, датчик крена/дифферента* |
| Телетекст | Да |
| Режим автокурса | Да |
| Режим автоглубины | да |
БЕРЕГОВАЯ СТАНЦИЯ |
|
| Источник питания | 220-240 В @ 400 Вт, 60-50 Гц |
| Выходное напряжение | 180 В |
| Максимальная мощность | 900 Вт |
| Дисплей | 15" ЖК |
| Панель управления | да |
| Экранное меню | да |
| Управление | пульт управления |
| Видеорегистратор/персональный компьютер | 500Гб SSD, формат видеозаписи MP4, фото JPEG с разрешением 1920 x 1080 |
| Защита | система упакована в высококачественные водонепроницаемые кейсы |

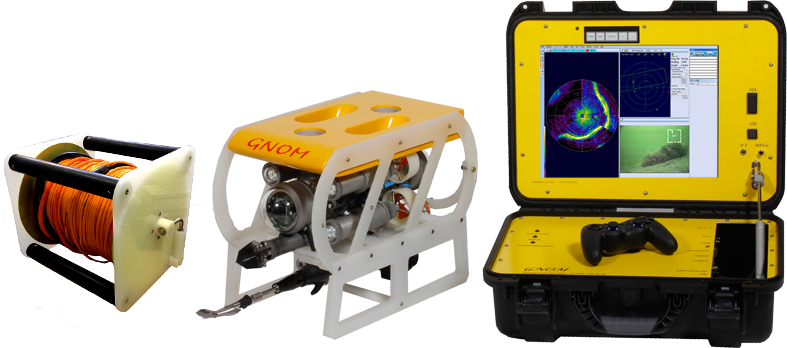

Состав системы (базовый комплект)
- Подводный аппарат "Супер ГНОМ" (рабочая глубина 150м)
- 6 движителей (2 вертикальные, 4 горизонтальных - маршевые и боковые)
- Осветители (4 модуля)
- Цифровой компас (функция удержания курса, данные отображаются на мониторе)
- Датчик глубины (функция удержания глубины, данные отображаются на мониторе)
- Акселерометры
- Гироскоп
- Датчик температуры
- 2 видеокамеры (передняя и задняя)
- 2 сервопривода наклона и (или) поворота видеокамер ±50°
- Видеорегистратор (оперативная память 16 Гб, SSD 500 Гб, USB-A)
- Катушка развертывания кабеля, скользящий контакт
- Надводный блок управления/питания, интегрированный в гермобокс
- Защитная полипропиленовая рама с блоком плавучести и опорами
- ЖК монитор 15", интегрированный в гермобокс
- Пульт управления
- Соединительные кабели
- Ремкомплект
- Инструкция по эксплуатации
Подводный аппарат с кабельной катушкой размещен в транспортировочном кейсе
Гарантия на комплект оборудования - 1 год, за исключением кабеля-связки и гребных винтов.
Срок изготовления от 4 до 10 недель.
* в зависимости от модификации
