ТНПА «ГНОМ Про Вектор» для профессионального использования с вектроными двигателями

ГНОМ Про Вектор

Технические характеристики

ПрименениеРыбное хозяйство; Нефтедобывающая отрасль; Поисково-спасательные работы; Инспекция судов
Кабель
Диаметр кабеля12 мм

Конфигуратор

Артикул: sgprov-1-202
4 000 000
в наличии
Новая линия мощных аппаратов ГНОМ. Подводный робот оснащен 4-мя маршевыми движителями, расположенными векторно.

ГНОМ Про Вектор

Новая линия мощных аппаратов ГНОМ. Подводный робот оснащен 4-мя маршевыми движителями, расположенными векторно.

Продукт разработан при поддержке Фонда содействия инновациям.

Технические характеристики

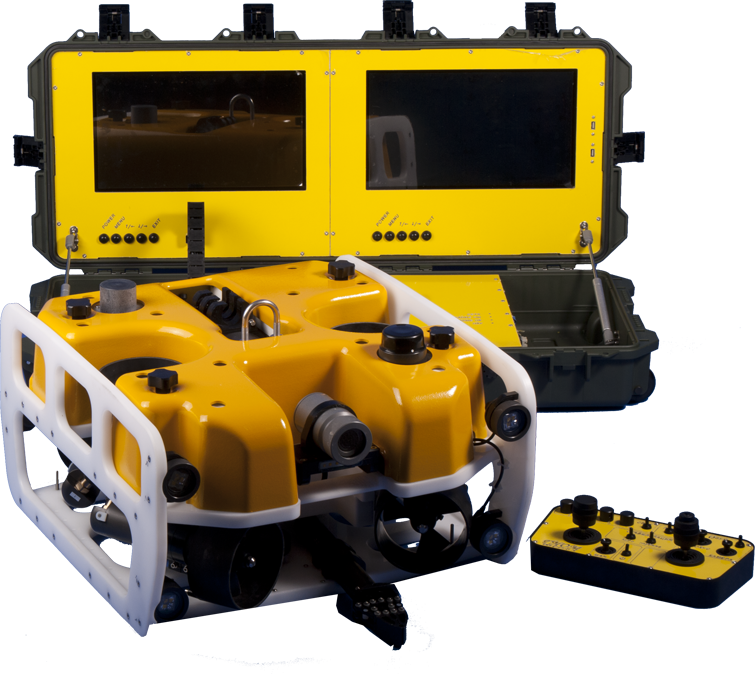

комплект оборудования

ПОДВОДНЫЙ МОДУЛЬ

Максимальная рабочая глубина подводного модуля 300 м (опционально 500 м)
Размеры (ДxШxВ) 660 мм x 550 мм x 400 мм
Вес подводного модуля на воздухе / Общий вес 35 кг / 100 кг
Двигатели 6 двигателей постоянного тока
Горизонтальные: 4 двигателя расположены векторно, 48 В 200 Вт
Вертикальные: 2 двигателя, 48 В 200 Вт
Крейсерская скорость (вперед) до 3-х узлов
Лаговая скорость до 2-х узлов
Тяга горизонтальная 16 кгс
Тяга вертикальная 10 кгс
Грузоподъемность 7 кг
Защита подводного модуля полипропиленовая рама



КАБЕЛЬ

Максимальная длина кабеля 400 м (до 1000м оптоволоконный кабель опционально )
Диаметр кабеля 12 мм
Усилие на разрыв не менее 3.4 кН
Вес на воздухе 9 кг/100 м
Вес в пресной воде плавучесть приближена к нейтральной
Тип многожильный
Максимальная рабочая нагрузка 80 кг



КАМЕРА

Передняя FullHD; разрешение 1080P/720P; чувствительность 0.01 лк; угол наклона +/- 70º; объектив: управляемый 3х-кратный зум (3.3 ~ 10 мм), управляемый фокус, угол обзора 75º ~ 20º, осветитель 4 Вт
Задняя FullHD; разрешение 1080P/720P; чувствительность 0.01 лк; угол наклона +/- 60º; объектив: фокусное расстояние 3.6 мм, фиксированный фокус, угол обзора 66º, осветитель 4 Вт



СИСТЕМА ОСВЕЩЕНИЯ

Источник света ультра-яркие светодиоды белого света
Кол-во светильников 6 (2 передних верхних, 2 передних нижних, 2 задних)
Мощность 6х10 Вт
Световой поток 6х1500 люмен
Цветовая температура 4500-5600º Кельвин
Управление переменная интенсивность



НАВИГАЦИОННАЯ СИСТЕМА

Датчики бесплатформенная система ориентации и датчик глубины
Телетекст да
Режим автокурса да
Режим автоглубины да



БЕРЕГОВАЯ СТАНЦИЯ

Источник питания 100-240 В @ 2000 Вт, 60-50 Гц
Рекомендуемое входное напряжение 220 В
Выходное напряжение 360 В
Максимальная мощность 2000 Вт
Дисплей 15" IPS матрица, сенсорное управление
Функции фото и видеофиксации да
Экранное меню да
Управление пульт управления
Защита береговая станция упакована в пластиковый кейс

Состав системы (базовый комплект)

  • Подводный аппарат "ГНОМ ПРО V" (рабочая глубина 300 м)
  • 6 движителей (4 горизонтальных, 2 вертикальных расположенных векторно)
  • Кабель-связка 12 мм, 300 м (до 400)
  • Защитная полипропиленовая рама с блоком плавучести и опорами
  • бесплатформенная система ориентации (функция удержания курса, данные отображаются на мониторе)
  • Датчик глубины (функция удержания глубины, данные отображаются на мониторе)
  • 2 видеокамеры с сервоприводами наклона
  • Катушка развёртывания кабеля, скользящий контакт
  • Надводный блок управления/питания (береговая станция со встроенным персональным компьютером)
  • ЖК монитор 15"
  • Пульт управления, клавиатура, "мышь"
  • Соединительные кабели
  • Ремкомплект
  • Инструкция по эксплуатации

Комплект оборудования размещен в 4-х транспортировочных кейсах.

Гарантия на комплект оборудования  - 1 год, за исключением кабеля-связки и гребных винтов.
Срок изготовления от 8 до 12 недель.
