Снят с производства.

Базовая модель серии — ГНОМ Стандарт. Благодаря малым габаритам, тонкому кабелю и отличной маневренности наиболее приспособлен для проведения подводно-осмотровых работ в труднодоступных местах.

ТНПА ГНОМ Стандарт

Базовая модель серии  подводных роботов "ГНОМ". Аппарат имеет ряд модификаций и наиболее приспособлен для проведения подводно-осмотровых работ в труднодоступных местах.

Стандарт

Технические характеристики

ГНОМ Стандарт (C-4-150-1-02)

ПОДВОДНЫЙ МОДУЛЬ
Максимальная рабочая глубина до 150 м
Размеры (ДxШxВ) 350 мм x 200 мм x 200 мм
Вес системы на воздухе / Общий вес 4 кг / 25 кг
Двигатели 4 двигателя постоянного тока
Горизонтальные: 2x двигателя, 24 В 16 Вт
Вертикальные: 2x двигателя, 24 В 16 Вт
Крейсерская скорость (вперед) до 3-х узлов
Тяга горизонтальная 2 кгс
Тяга вертикальная 1 кгс
Грузоподъемность 0.3 кг
Защита подводного модуля полипропиленовая рама



КАБЕЛЬ
Максимальная длина кабеля 250 м
Диаметр кабеля 4.5 мм
Усилие на разрыв 80 кг
Вес на воздухе 3 кг/100 м
Вес в пресной воде плавучесть приближена к нейтральной
Тип ультра-тонкий гибкий коаксиальный кабель с кевларовой защитой
Максимальная рабочая нагрузка 30 кг



КАМЕРА
Модель Sony Super HAD 2 CCD
Разрешение 700 ТВЛ
Матрица 1/3" Interline Transfer CCD
Чувствительность 0.1 Лк (0.01 - ч/б режим)
Объектив 3.6 мм/F2.0
Управление диафрагмой авто
Фокусировка авто
Угол обзора 66º
Наклон камеры +/- 50º



СИСТЕМА ОСВЕЩЕНИЯ
Источник света ультра-яркие светодиоды белого света
Кол-во светильников 2x
Кол-во светодиодов 4x
Мощность 1 Вт каждый
Световой поток 400 люмен
Угол расхождения света 105º каждый
Цветовая температура 5600-6000º Кельвин
Управление переменная интенсивность



НАВИГАЦИОННАЯ СИСТЕМА
Датчики компас и датчик глубины
Телетекст да
Режим автокурса да
Режим автоглубины да




БЕРЕГОВАЯ СТАНЦИЯ
Источник питания 100-240 В @ 300 Вт, 60-50 Гц
Рекомендуемое входное напряжение 220 В
Выходное напряжение 180 В
Максимальная мощность 300 Вт
Дисплей ЖК монитор 15"
Видеорегистратор SSD 120Гб
Экранное меню да
Управление джойстик
Защита береговая станция размещена в пластиковом кейсе

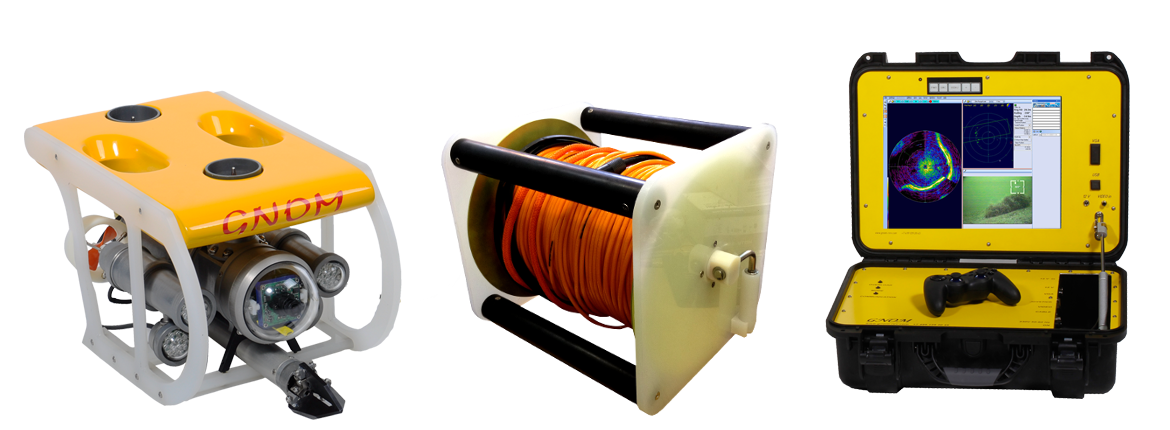

Состав системы C-4-150-1-02 (базовый комплект)

  • Подводный аппарат "ГНОМ стандарт" (рабочая глубина 150 м)
  • 4 движителя (2 вертикальных, 2 горизонтальных)
  • Цветная видеокамера
  • сервопривод наклона видеокамеры +/-50º
  • Осветители
  • Датчик глубины (функция удержания глубины, данные отображаются на мониторе)
  • Цифровой компас (функция удержания курса, данные отображаются на мониторе)
  • Надводный блок управления/питания, интегрированный в гермобокс
  • Видеорегистратор
  • ЖК монитор 15"
  • Пульт управления
  • Соединительные кабели
  • Ремкомплект
  • Кабель-связка, 150 м (до 250 м) на кабельной катушке со скользящим контактом
  • Инструкция по эксплуатации
  • Транспортировочный кейс для подводного аппарата и кабельной катушки

Гарантия на комплект оборудования - 2 года, за исключением кабеля-связки и гребных винтов.
Срок изготовления от 2 до 6 недель.
