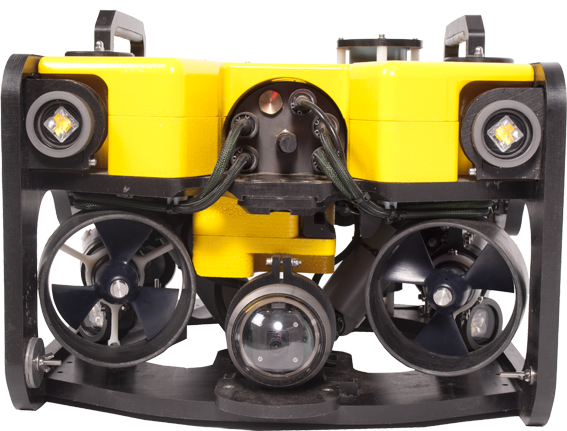

Телеуправляемый подводный аппарат «ГНОМ Про»

ГНОМ ПРО

Новая линия мощных аппаратов ГНОМ. Наиболее оснащенный аппарат. Модель для профессионального использования с широким набором дополнительного оборудования.

Возможна модернизация для работы на глубине до 500 метров.



ГНОМ Про

Технические характеристики

ПОДВОДНЫЙ МОДУЛЬ

Максимальная рабочая глубина до 150 м (опционально 300 м)
Размеры (ДxШxВ) 520 мм x 440 мм x 347 мм
Вес системы на воздухе / Общий вес 25 кг / 100 кг
Двигатели 4 двигателя постоянного тока
Горизонтальные: 2x двигателя, 48 В 200 Вт
Вертикальные: 2x двигателя, 48 В 200 Вт
Крейсерская скорость (вперед) до 4-х узлов
Боковая скорость (опция) до 0.5 узлов
Тяга горизонтальная 12 кгс
Тяга вертикальная 10 кгс
Грузоподъемность 5 кг

Защита подводного модуля

полипропиленовая рама



КАБЕЛЬ

Максимальная длина кабеля 400 м
Диаметр кабеля 10 мм
Усилие на разрыв 200 кг
Вес на воздухе 7 кг/100 м
Вес в пресной воде нейтральная плавучесть
Тип ультра-тонкий гибкий коаксиальный кабель с кевларовой защитой
Максимальная рабочая нагрузка 60 кг



КАМЕРА

Модель Sony Super HAD 2 CCD
Разрешение 700 ТВЛ
Матрица 1/3" Interline Transfer CCD
Чувствительность 0.1 Лк (0.01 - ч/б режим)
Объектив 3.6 мм/F2.0
Управление диафрагмой авто
Фокусировка авто
Угол обзора 66º
Наклон камеры +/- 50º



СИСТЕМА ОСВЕЩЕНИЯ

Источник света ультра-яркие светодиоды белого света
Кол-во светильников 10x
Мощность 4х8 Вт, 6х1 Вт
Световой поток 6000 люмен
Угол расхождения света 105º каждый
Цветовая температура 5600-6000º Кельвин
Управление переменная интенсивность



НАВИГАЦИОННАЯ СИСТЕМА

Датчики компас и датчик глубины
Телетекст да
Режим автокурса да
Режим автоглубины да
Рысканье по курсе +/-3º
Точность компаса 0.5º
Точность датчика глубины 1% F.S.



БЕРЕГОВАЯ СТАНЦИЯ

Источник питания 100-240 В @ 2000 Вт, 60-50 Гц
Рекомендуемое входное напряжение 220 В
Выходное напряжение 360 В
Максимальная мощность 2000 Вт
Дисплей 15" ЖК
Панель управления да
Экранное меню да
Управление джойстик
Видеорегистратор да
Защита система упакована в специализированные транспортировочные кейсы

Состав системы (базовый комплект)

  • Подводный аппарат "ГНОМ ПРО" (рабочая глубина 150 м)
  • Кабель-связка 10 мм, 200 м
  • Цифровой компас (функция удержания курса, данные отображаются на мониторе)
  • Датчик глубины (функция удержания глубины, данные отображаются на мониторе)
  • 2 видеокамеры с сервоприводом наклона видеокамеры ±50°
  • 2 блока осветителей с сервоприводом наклона осветителей ±50° (синхронно с камерой, опция)
  • Катушка развёртывания кабеля, скользящий контакт
  • Надводный блок управления/питания
  • ЖК монитор 15"
  • Защитная полипропиленовая рама с блоком плавучести и опорами
  • Три специальных кейса
  • Джойстик
  • Соединительные кабели
  • Ремкомплект
  • Инструкция по эксплуатации

Гарантия на комплект оборудования  - 1 год, за исключением кабеля-связки и гребных винтов.
Срок изготовления от 8 до 12 недель.

Применяется в отраслях:

Дополнительное оборудование

Сервопровод наклона видеокамеры

Сервопровод наклона видеокамеры

Привод наклона ±50°


ГНС MicroNav

Гидроакустическая навигационная система MicroNav

Гидроакустическая навигационная система MicroNav была разработана специально для установки на небольшие телеуправляемые аппараты. Дополнительно необходим компьютер и GPS антенна.


Многолучевой сонар высокого разрешения

Многолучевой сонар высокого разрешения

Многолучевой сонар высокого разрешения


Дополнительная видеокамера с приводом наклона и поворота

Дополнительная видеокамера с приводом наклона и поворота

Дополнительная видеокамера с приводом наклона и поворота


Гидролокатор кругового обзора

Гидролокатор кругового обзора

Гидролокатор кругового обзора Tritech Micron. Рекомендован к применению в составе моделей СуперГНОМ и СуперГНОМ Про. Дополнительно необходимы кабель с витой парой и компьютер. Характеристики Tritech Micron (PDF, 80 Кб)


Дополнительные осветители

Дополнительные осветители

Осветители с приводом наклона синхронно с камерой


Программа "Клиент-сервер"

Программа "Клиент-сервер" для управления по сети Ethernet


Лазерные указатели

Лазерные указатели

Две лазерные указки установленные параллельно на фиксированном расстоянии. Применяются для оценки размера подводных объектов.


Дополнительная видеокамера со встроенными осветителями

Дополнительная видеокамера со встроенными осветителями

Дополнительная видеокамера со светодиодной подсветкой.Устанавливается на место заднего движителя или крепится на раме (при ее наличии в комплекте). Применяется для осмотра боковых стенок подводных коммуникаций, дна, подводных частей судов. Также может устанавливаться сверху плавучести в горизонтальном состоянии для осмотра надводного пространства.

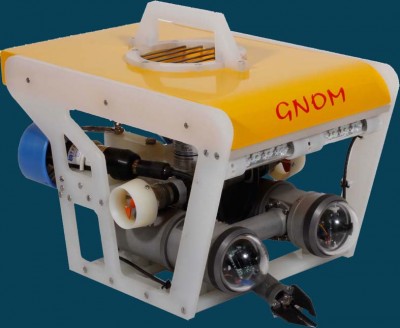

Манипулятор-захват

Манипулятор-захват

Одно- (схват) или двухстепенной (схват + поворот) манипулятор . Номинальное усилие сжатия 5 кг. Вес в воздухе 0.5 кг. Размеры 200х30 мм. Рекомендуется устанавливать в комплекте с защитной рамой и 4-мя движителями.


Толщиномер

Толщиномер


CP-зонд

CP-зонд


Счетчик кабеля

Счетчик кабеля


Чтобы получить информацию о ценах, отправьте нам запрос или станьте нашим дилером.
